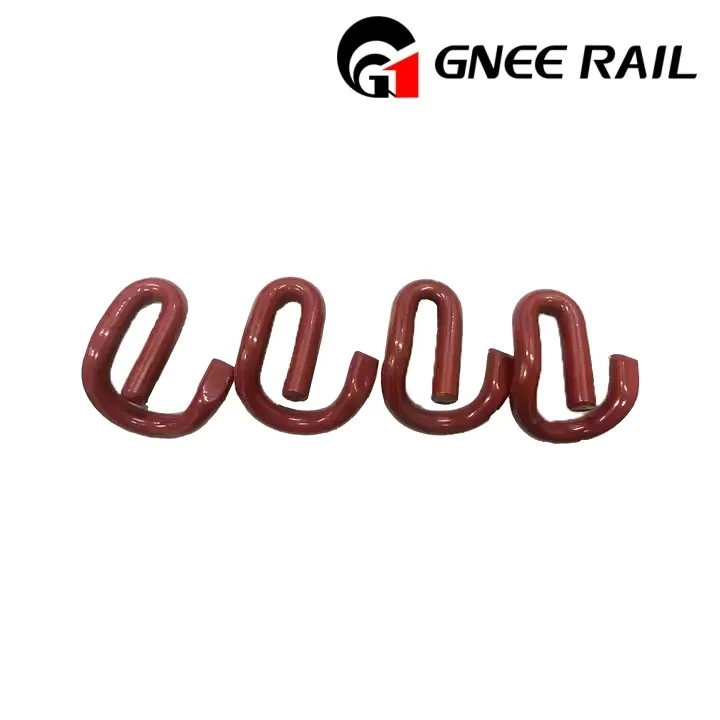

Zaciski szynowe E1609
Zacisk szynowy (znany również jako zacisk kolejowy, elastyczny zacisk szynowy, zacisk szynowy, zacisk kolejowy lub zacisk podkładu kolejowego) przeznaczony jest do bezpiecznego mocowania szyny do podkładu lub płyty podstawy, zapewniając właściwe wyrównanie torów i bezpieczeństwo podczas podróży pociągiem. Jednym z takich rozwiązań jest zacisk szynowy E1609, będący częścią serii E-type firmy Pandrol. Jako doświadczony i godny zaufania producent specjalizujemy się w produkcji wszelkiego rodzaju uchwytów szynowych, m.in. E1809, E2052, E1804, E2055, E2005, E2006. Dbamy o jakość i przestrzegamy norm ISO9001. Dostępne są rozwiązania niestandardowe. Skontaktuj się z nami, aby uzyskać więcej szczegółów.
Specyfikacja zacisków szynowych E1609
| Nr artykułu | Tworzywo | Średnica | Długość klipsa | Szerokość klipsa | Waga | Blacha turecka | Ciśnienie | Próba zmęczenia |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38maks | 0.62 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| Zobacz materiał PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| Zobacz materiał PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| Zobacz materiał PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| Zobacz materiał PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| Zobacz materiał PR601 | 60Si2Mn | ø20 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| Zobacz materiał SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| Zobacz materiał SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| Zobacz materiał SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| Szybki klip-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| Szybki klip-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| Szybki klip-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
Specyfikacja materiałowa zacisków szynowych E1609
| Szereg | Typ | Twardość | Tworzywo | Zmęczone życie | Powierzchnia |
| Zacisk szyny E | E1,E2,E3 | 44-48HRC | 60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: mniejszy lub równy 0.35, P: mniejszy lub równy 0,03, S: mniejszy lub równy 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 0,80,Cr:0.70-1.00 P: mniejsze lub równe 0,03, S: mniejsze lub równe 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: mniejszy lub równy 0,35 P: mniejszy lub równy 0,03, S: mniejszy lub równy 0,03 38Si7: C:{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 0,80, P: mniejsze lub równe 0,03, S: mniejsze lub równe 0,03 |
Dla Dia.18 wynosi 3 miliony cykli bez zerwania. Dla Dia.20 wynosi 5 milionów cykli bez zerwania. |
Zwykły (olejowany), czarny oksydowany, malowanie kolorowe lub na życzenie klienta. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| Klip Vossloh& Kuty zacisk szynowy |
Zobacz materiał SKL1 | 42-47HRC | |||
| Klips szynowy PR | Zobacz materiał PR309 | 44-48HRC | |||
| Zobacz materiał PR401 | |||||
| Zobacz materiał PR601 | |||||
| Zobacz materiał PR85 | |||||
| Możemy również wyprodukować niestandardowe zaciski szynowe według Twoich rysunków lub próbek! | |||||
