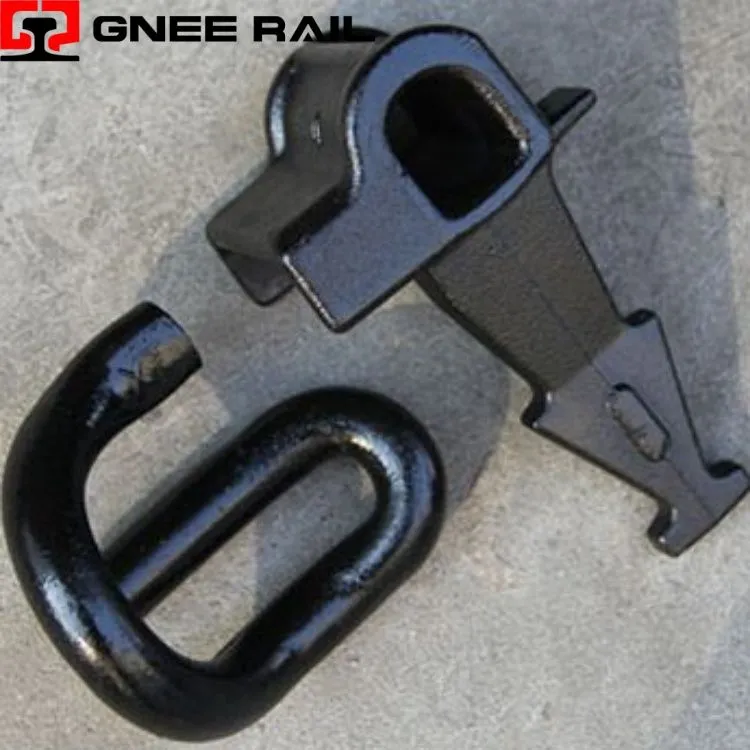

System mocowania zatrzaskowego szyny E
Zacisk kolejowy E-to sprężysty element mocujący ze stali sprężynowej, który mocuje szyny na podkładach betonowych. Jego asymetryczny kształt generuje stałe obciążenie na palce, zabezpieczając szynę przed siłami pionowymi i bocznymi powodowanymi przez ruch pociągów. Zaprojektowany z myślą o wysokiej odporności na zmęczenie, klips pochłania dynamiczne wstrząsy bez luzowania. Ten-bezobsługowy komponent jest niezbędny w przypadku-lini dużych prędkości, tras towarowych i systemów transportu miejskiego. Montaż jest szybki przy użyciu aplikatora hydraulicznego, co zapewnia równomierne mocowanie na długich odcinkach toru.
Dane techniczne:
| Parametr | Wartość | Jednostka |
|---|---|---|
| Klasa materiału | 60Si2Mn | Stal sprężynowa |
| Twardość | 42 – 48 | HRC |
| Obciążenie palca | 10 – 12 | kN |
| Maksymalne ugięcie | 14 | mm |
| Cykle zmęczenia | 2,5 miliona | minimum |
| Grubość powłoki | 80 | μm |
| Temperatura pracy | -40 do +70 | stopień |
| Typ narzędzia | Hydrauliczny | aplikator |
| Kompatybilność kolei | 50E1 – 60E1 | profile UIC |
Perspektywa instalacji i konserwacji:
- Asymetryczne nogi przekształcają obciążenie pionowe koła w elastyczny nacisk mocowania.
- Progresywne napięcie sprężyny dostosowuje opór w miarę wzrostu ugięcia pod obciążeniem.
- Stałe obciążenie zbieżności zapobiega pełzaniu szyny i poszerzaniu się rozstawu szyn w czasie.
- Absorpcja energii zmniejsza wibracje przenoszone na podkłady betonowe.
- Geometria-samocentrująca utrzymuje wyrównanie nawet po powtarzających się cyklach obciążenia.
Perspektywa konserwacji i eksploatacji
- Stal sprężynowa 60Si2Mn zapewnia wysoką granicę plastyczności przy powrocie sprężystym.
- Hartowanie i odpuszczanie tworzą jednolitą strukturę martenzytyczną zapewniającą trwałość.
- Dodatek stopu chromu zwiększa hartowność i odporność na zmęczenie.
- Cynkowanie ogniowe-zapobiega korozji w tunelach i środowiskach przybrzeżnych.
- Twardość powierzchni równoważy odporność na zużycie z ciągliwością podczas montażu.
