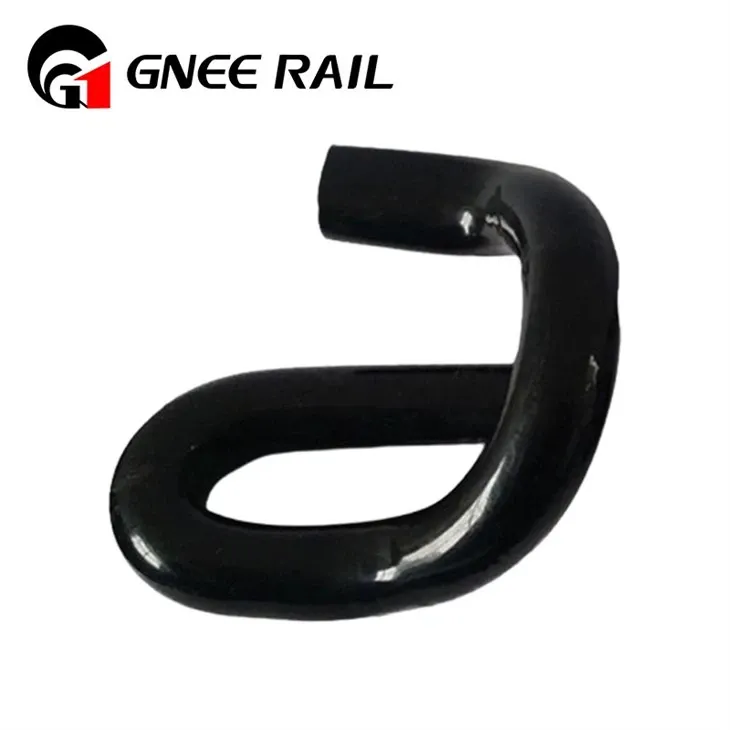

Klipy kolejowe E
|
Model |
Średnica |
Tworzywo |
Twardość |
Siła zaciskania |
Obróbka powierzchniowa |
Obowiązująca kolej i scena |
Pasujące elementy złączne |
Masa na klip |
Standardy zgodności |
|
E10 |
φ10mm |
50CrVA |
39–44 HRC |
4–7 kN |
Cynkowanie-elektryczne (większe lub równe 18 μm) |
Tramwaj miejski (niska szyna 运量, 30kg/m) |
Śruba M8 + podkładka płaska |
~85g |
EN 13481-4, CJ/T 527 |
|
E14 |
φ14mm |
60Si2MnA |
42–47 HRC |
9–12 kN |
Cynkowanie ogniowe-(większe lub równe 80μm) |
Transport regionalny (szyna 43–50 kg/m) |
Śruba M10 + podkładka zabezpieczająca |
~150g |
EN 13481-3, GB/T 13489 |
|
E16-HD |
φ16mm |
55SiMnVB |
45–50 HRC |
16–19 kN |
Dacromet (większy lub równy 8μm) + cynkowanie |
Transport-ciężki (górnictwo, szyna 60 kg/m) |
Śruba M12 + podkładka sprężysta |
~220g |
AREMA 10, GB/T 13489 |
|
E18-HS |
φ18mm |
60Si2CrVA |
46–51 HRC |
18–22 kN |
Dacromet + uszczelniacz (większy lub równy 10μm) |
Wysoka-prędkość (większa lub równa 250 km/h, CRTS II) |
Śruba M14 + nakrętka zabezpieczająca |
~280g |
TB/T 3562, EN 13481-2 |
Lista szybkiej kontroli jakości klipsów kolejowych E
|
Przedmiot kontroli |
Metoda testowa |
Kryterium szybkiego zaliczenia/niezaliczenia |
Plan pobierania próbek |
Narzędzie/odniesienie |
|
Walidacja materiału |
Ręczny PMI (tylko C/Si/Mn) |
C: 0,55–0,65% (dla 60Si2MnA); Żadnych wartości poza-oceną |
2 szt./partia |
Przenośny analizator PMI |
|
Punktowa kontrola twardości |
Przenośny tester Rockwella |
test 1-punktowy; W zakresie modelu (maks. ±1 HRC) |
3 szt./partia |
Tester Rockwella (skala HRC) |
|
Dopasowanie wymiarowe |
Trzpień pomiarowy (średnica) + Linijka |
Średnica: ±0,2 mm; Długość: ±0,5 mm (jeśli dotyczy) |
8 sztuk/partia |
Zestaw trzpieni pomiarowych, linijka stalowa |
|
Jakość powierzchni |
Skan wizualny (bez lupy) |
Brak widocznych pęknięć/zadziorów; Plamy rdzy Mniej niż lub równe 3 mm² |
100% (losowo) |
Tabela stopnia rdzy (GB/T 15519) |
|
Siła mocowania (punktowa) |
Uproszczony miernik siły |
Większa lub równa 90% minimalnej siły modelu (np. większa lub równa 8,1 kN dla E14) |
1 szt./partia |
Przenośny miernik siły |
|
Pakowanie i znakowanie |
Kontrola wizualna |
Torba antykorozyjna-nienaruszona; Model/partia czytelna |
2 opakowania/partia |
Kontrola wizualna |
gnee-profesjonalny dostawca
