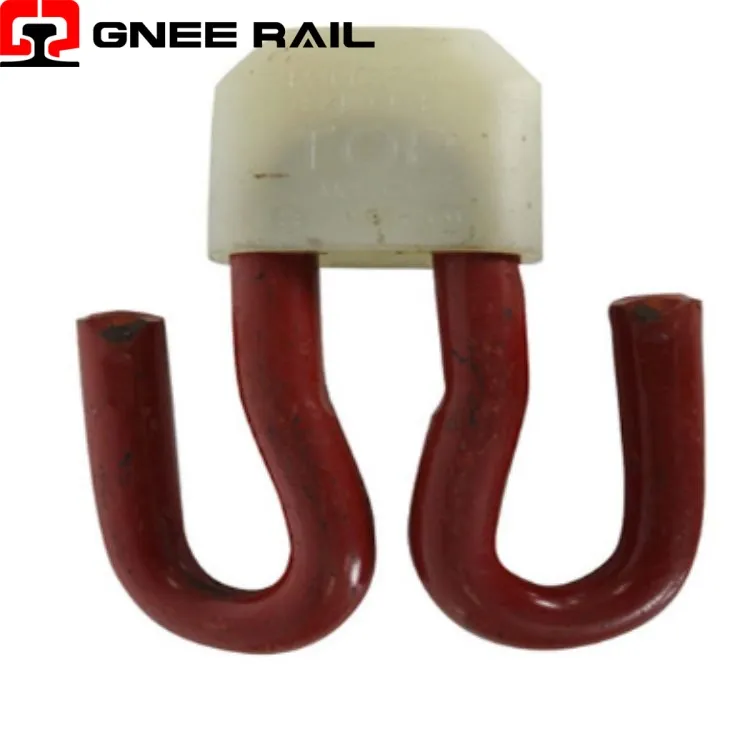

Szybki elastyczny klip kolejowy

Klips kolejowy lub zwany elastycznym klipsem szynowym, służy do przymocowania stalowych szyn do bazowej płyty krawatowej. Dzięki zginaniu i zniekształceniu klips szyny może wywierać nacisk na szynę, co zapobiega podłużnym ruchowi szyny, albo od zmian temperatury lub przez wibracje.

Opis

Parametry techniczne

Opis produktów

Jako krytyczne komponenty w systemach mocowania szyn, szybkie elastyczne klipy mają wygodną instalację i stabilną wydajność zacisku, zyskując szerokie przyjęcie budownictwa krajowego i międzynarodowego.

Ten szybki system klipu kolejowego ma niskie koszty instalacji, zmniejszając ogólną instalację i konserwację. Elastyczny klip jest instalowany razem z izolatorami palców w pozycji parkingowej, mechanicznie zabezpieczając izolatory i podkładki boczne. Szybkie klipy kolejowe są dostępne w specyfikacjach takich jakFC 1500IFC 1600.

	FC 1500	FC 1600
Nominalne ciśnienie klamry	1000 kgf	1250 kgf
Presja klamry	>16 kN	>20 kN
Odporność na wspinaczkę	>7k	>9 kN
Odporność na izolację	>5 Ko	>5 Ko

Struktura i zasada szybkiego napięcia szyny

Zazwyczaj skonfigurowane w formach w kształcie litery M, klipy szybkiego napięcia są zabezpieczone za pomocą specjalistycznych urządzeń kotwicznych na tabliczki podstawowe lub podkłady. Wykorzystując swoje elastyczne odkształcenie, generują siłę zacisku, która mocno naprawia szyny w pozycji, jednocześnie ograniczając przemieszczenie boczne i podłużne.

rail fasteners

Szybkie zalety wydajności klipu kolejowego

Wydajność instalacji:W przeciwieństwie do tradycyjnych przykręconych elastycznych elementów mocujących, szybkie klipsy eliminują ręczne regulacje momentu obrotowego śruby, aby osiągnąć siłę zacisku. Bezpośrednia instalacja znacznie zwiększa wydajność konstrukcji i zmniejsza obciążenia konserwacyjne.

Stabilność operacyjna:Skuteczne zapobieganie rozluźnieniu klipów powszechnych w systemach przykręconych i unikanie pęknięć wywołanych stresem zapewniają bezpieczeństwo operacyjne.

rail fastening

Szybki system mocowania kolei

System FastClip jest odpornym, bez wątrobowym systemem mocowania szyn, odpowiedni do zastosowania na betonie, stali lub drewnianiu lub ścieżce płyty. Unikalny system przełącznika wyłączania umożliwia szybką, wydajną instalację śledzenia i obniżone koszty konserwacji.

FastClip został zaprojektowany jako system całkowity, w którym wszystkie komponenty są dostarczane do witryny wstępnej na sypialni lub płycie podstawowej. Po ułożeniu podkładów i zainstalowanej szyna klip jest po prostu wypychany do szyny za pomocą prostej działania.

rail fixing

Skontaktuj się teraz

GNEE Rail jest zaangażowany w dostarczanie globalnych klientów kompleksowych systemów mocowania kolejowego i komplementarnych komponentów, z produktami szeroko stosowanymi w kolejach pasażerskich, kolejach towarowych, metro i lekkich kolejach kolejowych. Dostarczamy różnorodne elementy mocujące kolejowe, a oprócz standaryzowanych produktów obsługujemy niestandardowe dostosowywanie w oparciu o rysunki dostarczone przez klienta lub specyfikacje techniczne.

Nasz doświadczony zespół biznesowy oferuje kompleksowe wsparcie w zakresie wyboru produktów, terminów dostawy i logistyki międzynarodowej. Jeśli szukasz niezawodnego partnera mocowania kolei, skontaktuj się z nami już dziś.
