System mocowania klipsów Rail skl

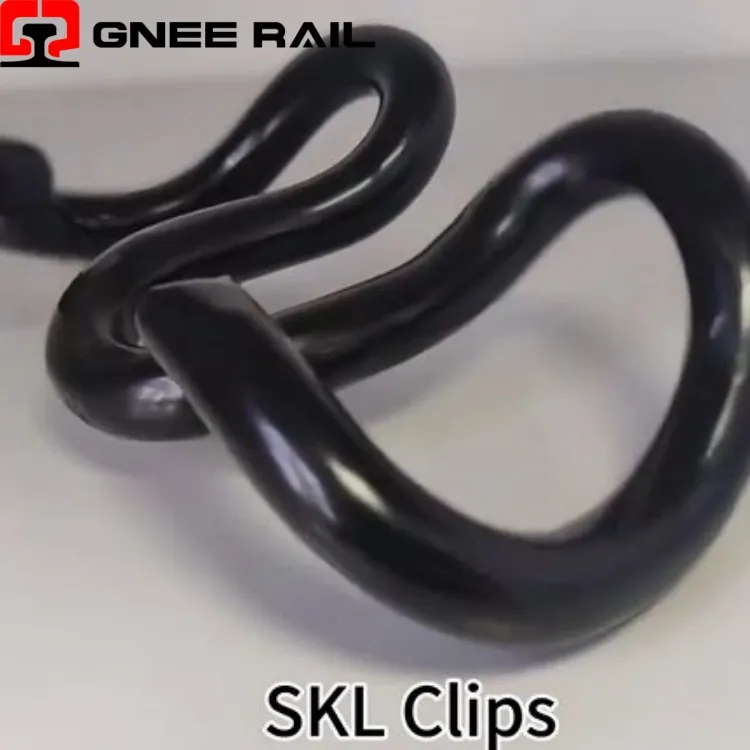

Zacisk kolejowy SKL to symetryczny, elastyczny element mocujący w kształcie litery V-, przeznaczony do wymagających zastosowań kolejowych. Wykonany z wysokiej-sprężynowej stali stopowej, jego unikalna konstrukcja z centralnym przegubem zapewnia idealnie zrównoważoną siłę zaciskania po obu stronach stopki szyny. Taka geometria eliminuje naprężenia skrętne i zapewnia stałą wydajność przy ekstremalnych obciążeniach. Idealny do-linii dużych prędkości i korytarzy-ciężkiego transportu, zacisk SKL zapewnia wyjątkową odporność na poluzowanie wibracyjne, zachowując jednocześnie precyzyjną geometrię toru przez dziesięciolecia pracy.
Dane techniczne:
| Parametr | Wartość | Uwagi |
|---|---|---|
| Tworzywo | 60Si2CrA | Stal sprężynowa ze stopu chromu |
| Twardość | 44 – 48 | HRC |
| Obciążenie palca | 11 – 13 | kN regulowane |
| Ugięcie | 10 – 12 | mm elastyczny skok |
| Życie zmęczenia | 3,5 miliona | cykle minimalne |
| Powierzchnia | Powłoka ZnAl4 | 2x odporność na korozję HDG |
| Typy szyn | 54E1, 60E1 | Profile standardowe UIC |
| Narzędzie | Aplikator SKL | Hydrauliczne lub ręczne |
| Standard | EN 13230-5 | Zgodność europejska |
Perspektywa instalacji i konserwacji:
- Symetryczny kształt-V wywiera równy nacisk na obie krawędzie stopek szyny.
- Centralny punkt obrotu eliminuje moment obrotowy podczas obciążenia dynamicznego.
- Zrównoważona siła zapobiega asymetrycznemu zużyciu główki i kołnierza szyny.
- Rozkład naprężeń wydłuża trwałość zmęczeniową powyżej trzech milionów cykli.
- Jednolite mocowanie zapewnia dokładność miernika na-zakrętach charakteryzujących się dużą prędkością
Perspektywa konserwacji i eksploatacji
- Dedykowane narzędzie hydrauliczne zapewnia każdorazowe precyzyjne przyłożenie obciążenia palca.
- Kalibrowana instalacja eliminuje błąd ludzki przy regulacji siły.
- Wskaźnik wizualny potwierdza prawidłowe osadzenie klipsa po instalacji.
- Do weryfikacji jakości nie są potrzebne żadne narzędzia do pomiaru momentu obrotowego.
- Stała instalacja na całej długości toru zapewnia jednolitą wydajność.
