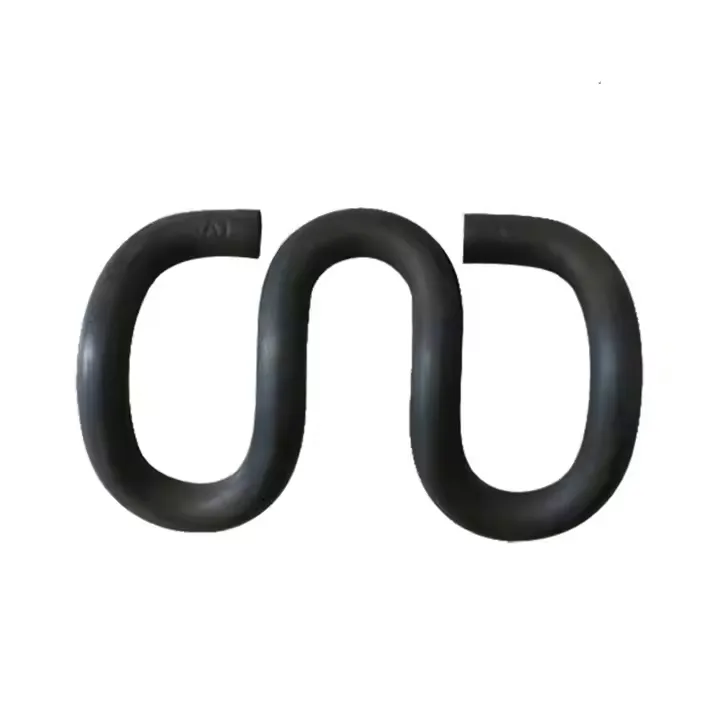

Zaciski kolejowe SKL - Klasyfikacja modeli i zgodność z systemem torów
| Model SKL | Średnica drutu (mm) | Odpowiedni typ toru | Kompatybilna szyna (kg/m) | Kluczowe wymiary (mm) | Pasujące elementy złączne | Moment montażowy (N·m) | Masa teoretyczna (g/szt.) |
|---|---|---|---|---|---|---|---|
| SKL 1 | 13 | Regionalne Koleje Pasażerskie | 43, 50 (UIC 54) | Wzrost: 38; Szerokość otwarcia: 18; Grubość nóg: 5,2 | Płyta podstawowa (Q235); Podkładka pod szynę (EPDM, 8mm) | 35–45 | 480 |
| SKL 3 | 13 | Ciężkie-koleje towarowe | 60 (UIC 60), 75 | Wzrost: 42; Szerokość otwarcia: 20; Grubość nóg: 5,5 | Wytrzymała-płyta podstawowa (Q345); Podkładka-amortyzująca (SBR, 10 mm) | 45–55 | 490 |
| SKL 12 | 14 | Metro Miejskie (linia główna) | 50, 60 (standard GB) | Wysokość: 40; Szerokość otwarcia: 19; Grubość nóg: 5,8 | Izolowana płyta podstawy (PA66+GF30); Izolator (ceramiczny, 5mm) | 40–50 | 530 |
| SKL 14 | 14 | Kolej- dużych prędkości (250–300 km/h) | 60 (UIC 60), szyna CRH | Wzrost: 45; Szerokość otwarcia: 21; Grubość nóg: 6,0 | Precyzyjna płyta podstawy (Q355B); Podkładka wysoko-elastyczna (silikonowa, 6 mm) | 50–60 | 580 |
| SKL 24 | 12 | Koleje Górnicze | 30, 43 (ciężkie-obowiązki) | Wzrost: 35; Szerokość otwarcia: 17; Grubość nóg: 4,8 | Antykorozyjna płyta podstawy-(cynkowana-ogniowo); Odporna na zużycie-podkładka (nylon, 7 mm) | 30–40 | 420 |
Klipsy kolejowe SKL - Weryfikacja procesu materiałowego i wydajności
| Klasa materiału | Skład chemiczny (kluczowe pierwiastki,% wag.) | Proces produkcyjny | Obróbka powierzchniowa | Element testu wydajności | Norma testowa | Kryterium akceptacji |
|---|---|---|---|---|---|---|
| 60Si2MnA | C: 0,56-0,64; Si: 1,50-2,00; Mn: 0,60-0,90 | Ciągnienie drutu → Gięcie na zimno → Hartowanie (860-880 stopni) + Odpuszczanie (420-440 stopni) | Cynkowanie ogniowe-(większe lub równe 80μm) | 1. Odkształcenie elastyczne; 2. Życie zmęczeniowe | GB/T 1222; GB/T 3075 | 1. Trwałe odkształcenie Mniejsze lub równe 0,5 mm (5000 cykli); 2. Trwałość zmęczeniowa Większa lub równa 10⁷ cykli |
| 55SiMnMo | C: 0,52-0,60; Si: 0,60-0,90; Pn: 1,00-1,30; Pon: 0,15-0,25 | Kucie na gorąco → Kształtowanie → Hartowanie (850-870 stopni) + Odpuszczanie (400-420 stopni) | Powłoka Dacromet (większa lub równa 12μm) | 1. Wytrzymałość na rozciąganie; 2. Odporność na korozję | DIN 17221; ISO9227 | 1. Wytrzymałość na rozciąganie Większa lub równa 1450 MPa; 2. Mgła solna Większa lub równa 600h (bez czerwonej rdzy) |
| AISI 9260 | C: 0,56-0,64; Si: 1,80-2,20; Mn: 0,70-1,00 | Precyzyjne walcowanie na zimno → Gięcie CNC → Odprężanie (380-400 stopni) | Cynkowanie-niklowanie (10–12 μm) | 1. Twardość; 2. Wytrzymałość na uderzenia | ASTM A913; ASTM E23 | 1. Twardość HRC 46-51; 2. Udarność Większa lub równa 55J (-20 stopni) |
| SUP9 | C: 0,56-0,64; Si: 1,50-2,00; Mn: 0,60-0,90 | Ciągnienie drutu → Obróbka cieplna → Gięcie → Śrutowanie | Czarny oksydowany + powłoka olejowa | 1. Chropowatość powierzchni; 2. Tolerancja wymiarowa | JIS G4801; JIS B0601 | 1. Chropowatość powierzchni Ra Mniejsza lub równa 3,2 μm; 2. Odchylenie wymiaru ±0,3mm |
