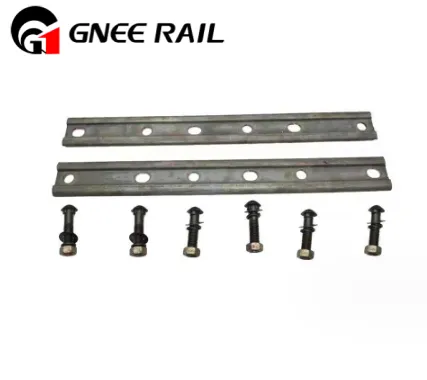

Płyta rybna standardowa BS
Zgodna z normą GNEE BS nakładka stykowa to kluczowy element systemów torów kolejowych, zgodny z normami British Standards Institution (BSI).
Łącznik szynowy, znany również jako element łączący szyny, odgrywa kluczową rolę w łączeniu i łączeniu dwóch odcinków szyn, zapewniając bezproblemową i ciągłą pracę torów kolejowych.
GNEE to niezawodny producent produktów kolejowych, specjalizujący się w wysokiej jakości łącznikach kolejowych, w szczególności w różnych typach płyt łącznikowych dostosowanych do szyn lekkiej i ciężkiej kolei oraz szyn dźwigowych. Nasze zaangażowanie obejmuje dostarczanie opcji dostosowywania w celu spełnienia konkretnych potrzeb klienta. Dlatego możemy produkować wszystkie rodzaje płyt łącznikowych szyn, których potrzebujesz. Skontaktuj się z nami, aby uzyskać więcej informacji.
Parametry techniczne
| Produkt | BS Standardowa nakładka łącząca szynę (pręt łączący) | ||||
| Rozmiar | BS75R, BS80A, BS90A, BS100A, BS113A | ||||
| Surowiec | Chińska stal gatunku 40# | ||||
| C | Mn | Si | S | P | |
| 0.27-0.48 | Mniejsze lub równe 0.94 | 0.38 | Mniejsze lub równe 0.058 | Mniejsze lub równe 0.058 | |
| Wytrzymałość na rozciąganie | Rm: 550-650 MPa | ||||
| Wydłużenie | Większe lub równe 18% | ||||
| Powierzchnia | Zwykły, czarny tlenkowy lub inny według wymagań | ||||
Typy standardowych płyt rybnych GNEE BS
|
Specyfikacje |
Długość 4- płytki stykowej śruby (mm) | Długość 6- płytki stykowej śruby (mm) | Średnica otworów na śruby w płytkach łączących (mm) | Obliczona waga na parę (4 otwory) (kg) |
Obliczona waga na parę (6 otworów) (kg) |
|
BS50 "O" |
406.4 | 609.6 | 20.64 | 6.68 |
10.14 |
|
Zobacz materiał BS60A |
406.4 | 609.6 | 20.64 | 9.84 |
14.76 |
|
Zobacz materiał BS60R |
406.4 | 609.6 | 20.64 | 8.75 |
13.14 |
|
Zobacz materiał BS70A |
406.4 | 609.6 | 23.81 | 11.10 |
16.65 |
|
Zobacz materiał BS75A |
406.4 | 609.6 | 23.81 | 11.82 |
17.73 |
|
Zobacz materiał BS75R |
406.4 | 609.6 | 23.81 | 10.95 |
16.42 |
|
Zobacz materiał BS80A |
406.4 | 609.6 | 23.81 | 13.15 |
19.72 |
|
Zobacz materiał BS80R |
406.4 | 609.6 | 23.81 | 11.92 |
17.89 |
|
Zobacz materiał BS90A |
457.2 | 685.8 | 26.99 | 17.49 |
26.23 |
|
BS95A |
457.2 | 685.8 | 26.99 | 18.71 |
28.05 |
|
Zobacz materiał BS100A |
457.2 | 685.8 | 26.99 | 19.96 |
29.94 |
|
Zobacz materiał BS110A |
508 | 914.4 | 26.99 | 30.11 |
54.64 |
|
Zobacz materiał BS113A |
507 | 914 | 27 | 30.11 |
54.64 |
Dostawca talerzyków kolejowych
