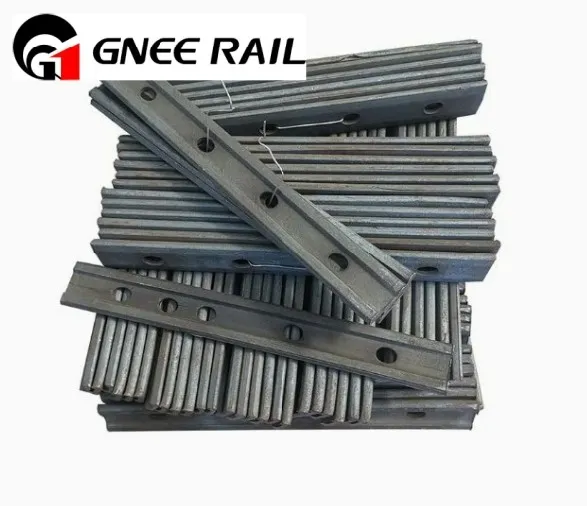

Standardowe płyty łączące szyny BS
Standardowa płytka łącząca szyny BS, znana również jako brytyjska standardowa płytka łącząca, płytka stykowa szyny BS, listwa łącząca toru BS, płyta łącząca szynę BS i listwa łącząca British Rail, jest istotnym elementem infrastruktury kolejowej zaprojektowanej do łączenia dwóch sąsiadujących odcinków szyny kolej. Te płytki łączące, wyprodukowane zgodnie ze standardami określonymi przez Brytyjską Instytucję Normalizacyjną (BSI), gwarantują stałą jakość i niezawodność w różnych zastosowaniach kolejowych. GNEE Rail dostarcza kompletną gamę nakładek kolejowych spełniających różne standardy, w tym te z Ameryki, UIC, Niemiec, Australii i Afryki. Dostępne są rozwiązania niestandardowe dostosowane do Twoich potrzeb. Skontaktuj się z nami, aby uzyskać więcej informacji!
Parametry techniczne BS Standardowa płyta łącząca szyny
|
Produkt |
Nakładka szynowa BS Standard (pręt łączący) |
||||
|
Rozmiar |
BS75R, BS80A, BS90A, BS100A, BS113A |
||||
|
Surowiec |
Chińska stal gatunku 40 # |
||||
|
C |
Mn |
Si |
S |
P |
|
|
0.27-0.48 |
Mniejszy lub równy 0,94 |
0.38 |
Mniejsze lub równe 0.058 |
Mniejsze lub równe 0.058 |
|
|
Wytrzymałość na rozciąganie |
Rm: 550-650 MPa |
||||
|
Wydłużenie |
A Większe lub równe 18% |
||||
|
Powierzchnia |
Zwykły, czarny tlenek lub inny w zależności od wymagań |
||||
|
Pakiet |
Paleta |
||||
|
Dostawa |
Zależy od zamówienia |
||||
Standardowe typy płyt łączących szyny BS
|
Dane techniczne |
Długość 4-nakładki na śrubę (mm) | Długość 6-nakładki na śrubę (mm) | Średnica otworów na śruby w płytkach rybnych (mm) | Obliczona waga pary (4 otwory) (kg) |
Obliczona waga pary (6 otworów) (kg) |
|
BS50 „O” |
406.4 | 609.6 | 20.64 | 6.68 |
10.14 |
|
BS60A |
406.4 | 609.6 | 20.64 | 9.84 |
14.76 |
|
BS60R |
406.4 | 609.6 | 20.64 | 8.75 |
13.14 |
|
BS70A |
406.4 | 609.6 | 23.81 | 11.10 |
16.65 |
|
BS75A |
406.4 | 609.6 | 23.81 | 11.82 |
17.73 |
|
BS75R |
406.4 | 609.6 | 23.81 | 10.95 |
16.42 |
|
BS80A |
406.4 | 609.6 | 23.81 | 13.15 |
19.72 |
|
BS80R |
406.4 | 609.6 | 23.81 | 11.92 |
17.89 |
|
BS90A |
457.2 | 685.8 | 26.99 | 17.49 |
26.23 |
|
BS95A |
457.2 | 685.8 | 26.99 | 18.71 |
28.05 |
|
BS100A |
457.2 | 685.8 | 26.99 | 19.96 |
29.94 |
|
BS110A |
508 | 914.4 | 26.99 | 30.11 |
54.64 |
|
BS113A |
507 | 914 | 27 | 30.11 |
54.64 |
Warsztat blachy łączącej szyny BS Standard
