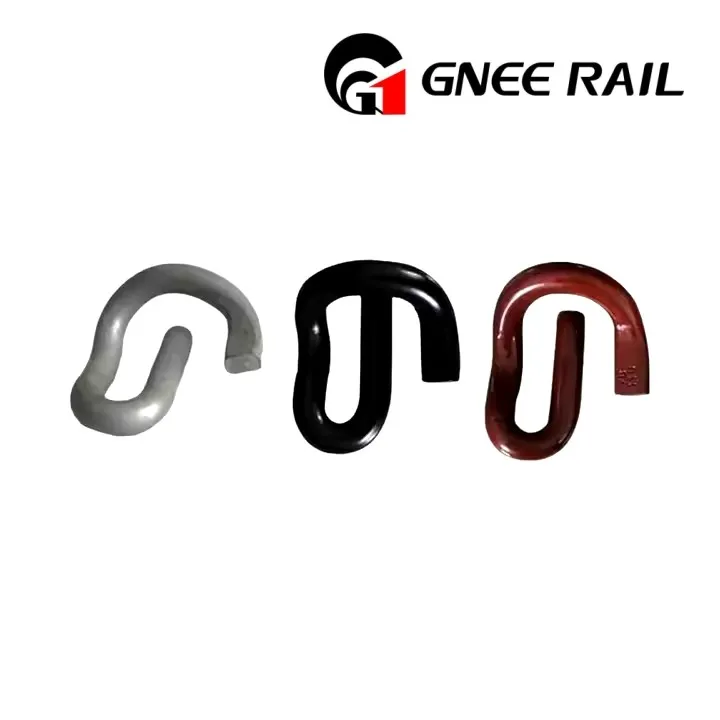

Zaciski szynowe E18
Zaciski szynowe (znane również jako zaciski kolejowe, elastyczne zaciski szynowe, zaciski torów kolejowych, zaciski szyn kolejowych lub zaciski podkładów kolejowych) bezpiecznie mocują szyny do płyt podstawowych lub podkładów, zapewniając szerokość toru, stabilność i bezpieczeństwo operacyjne. Zaciski szynowe E18 są klasyfikowane w kategorii typu E w ramach serii zacisków szynowych firmy Pandrol. Produkujemy szeroką gamę uchwytów szynowych, w tym E1809, E2052, E1804, E2055, E2005 i E2006. Nasze procesy są zgodne ze standardami ISO9001, aby zagwarantować produkcję najwyższej jakości. Dostępne są rozwiązania niestandardowe. Skontaktuj się z nami, aby uzyskać więcej informacji.
Specyfikacja zacisków szynowych E18
| Nr artykułu | Tworzywo | Średnica | Długość klipsa | Szerokość klipsa | Waga | Blacha turecka | Ciśnienie | Próba zmęczenia |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38maks | 0.62 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| Zobacz materiał PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| Zobacz materiał PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| Zobacz materiał PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| Zobacz materiał PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| Zobacz materiał PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| Zobacz materiał SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| Zobacz materiał SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| Szybki klip-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| Szybki klip-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| Szybki klip-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
Specyfikacja materiałowa zacisków kolejowych E18
| Szereg | Typ | Twardość | Tworzywo | Zmęczone życie | Powierzchnia |
| Zacisk szyny E | E1,E2,E3 | 44-48HRC | 60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: mniejszy lub równy 0.35, P: mniejszy lub równy 0,03, S: mniejszy lub równy 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 0,80,Cr:0.70-1.00 P: mniejsze lub równe 0,03, S: mniejsze lub równe 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: mniejszy lub równy 0,35 P: mniejszy lub równy 0,03, S: mniejszy lub równy 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 0,80, P: mniejsze lub równe 0,03, S: mniejsze lub równe 0,03 |
Dla Dia.18 wynosi 3 miliony cykli bez zerwania. Dla Dia.20 wynosi 5 milionów cykli bez zerwania. |
Zwykły (olejowany), czarny oksydowany, malowanie kolorowe lub na życzenie klienta. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| Klip Vossloh& Kuty zacisk szynowy |
Zobacz materiał SKL1 | 42-47HRC | |||
| Klips szynowy PR | Zobacz materiał PR309 | 44-48HRC | |||
| PR401 | |||||
| Zobacz materiał PR601 | |||||
| Zobacz materiał PR85 | |||||
| Możemy również wyprodukować niestandardowe zaciski szynowe według Twoich rysunków lub próbek! | |||||
