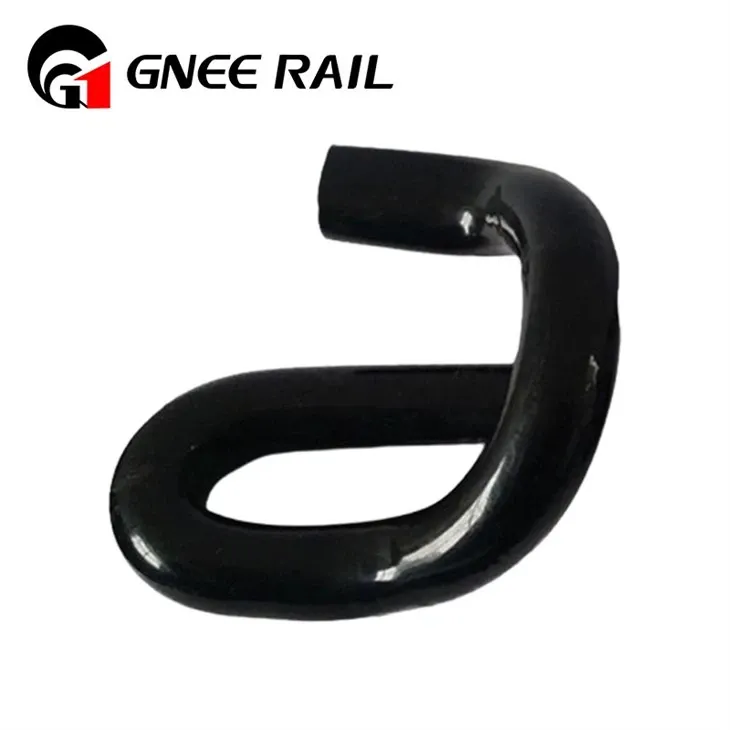

↵System mocowania szyny e-clip
Klips kolejowy służy do mocowania szyn do znajdującej się poniżej płyty podstawy wraz z podkładem betonowym. Do mocowania szyn do znajdującej się pod spodem płyty bazowej lub podkładu używa się różnych typów-wytrzymałych zacisków. Jednym z nich jest zacisk E, który ma kształt krótkiego spinacza do papieru. Kolejnym typem zacisku jest zacisk SKL, który jest jednocześnie najczęściej stosowanym typem zacisku na całym świecie. Inne, takie jak KPO Clamp i Nabla Clip, również używane w różnych sytuacjach.
Dane techniczne:
| Funkcja | Kategoria | Specyfikacja/charakterystyka | |
|---|---|---|---|
| Specyfikacja materiału | Produkcja | Wysoko-stal sprężynowa (zwykle 0,60-0,75% C) ze stopem krzemowo-manganowym | |
| Proces obróbki cieplnej | Produkcja | Austemperowanie lub hartowanie i odpuszczanie w celu uzyskania twardości 42-48 HRC | |
| Projektowana długość życia | Cykl życia | 15-25 lat w zależności od natężenia ruchu i warunków środowiskowych | |
| Szybkość instalacji | Operacyjny | 150-300 klipsów na godzinę na operatora z mechanicznymi narzędziami napędowymi | |
| Typowy zakres obciążenia palca | Wydajność | Początkowe 8-12 kN, utrzymanie 7-10 kN przez cały okres użytkowania | |
| Zakres temperatur pracy | Środowiskowy | -40 stopni do +80 stopni bez znaczącego pogorszenia wydajności | |
Perspektywa mechaniczna i instalacyjna
Trójwymiarowe-zarządzanie siłami: Przekłada poziomą siłę dociskającą zacisku szyny na kombinację nacisku pionowego na podkład i bocznego utwierdzenia stopy szyny.
Rozkład stresu i koncentracja: Zaprojektowane z określonymi promieniami i kątami, aby rozkładać duże naprężenia kontaktowe z zacisku na większą powierzchnię zarówno podkładu, jak i samego zacisku, minimalizując odkształcenie plastyczne.
Zaangażowanie stóp szynowych: Posiada precyzyjnie obrobiony profil stykowy, który bezpiecznie podtrzymuje stopę szyny, zapobiegając podnoszeniu i kontrolując kąt przechylenia szyny (zwykle 1:40 lub 1:20).
Perspektywa instalacji, konserwacji i integracji systemów
- Podstawa pod montaż mocowania: Działa jako punkt kotwiczący, do którego podłączane są wszystkie pozostałe komponenty (zacisk, izolator, ewentualna płyta napinająca), określając geometrię rdzenia systemu.
- Interfejs uśpiony: Przeznaczone do osadzania w betonie podczas odlewania podkładów lub bezpiecznego kotwienia do podkładów drewniano-stalowych za pomocą śrub lub klejów, zapewniając trwałe połączenie.
- Konserwacja miernika: Krytyczne dla utrzymania dokładnego rozstawu toru; zużycie lub uszkodzenie powierzchni prowadzącej barku prowadzi bezpośrednio do poszerzenia skrajni.
- Wymiana modułowa: W wielu systemach zużyte lub uszkodzone barki można wymieniać pojedynczo, bez konieczności wymiany całego podkładu, co ułatwia-oszczędną konserwację.
