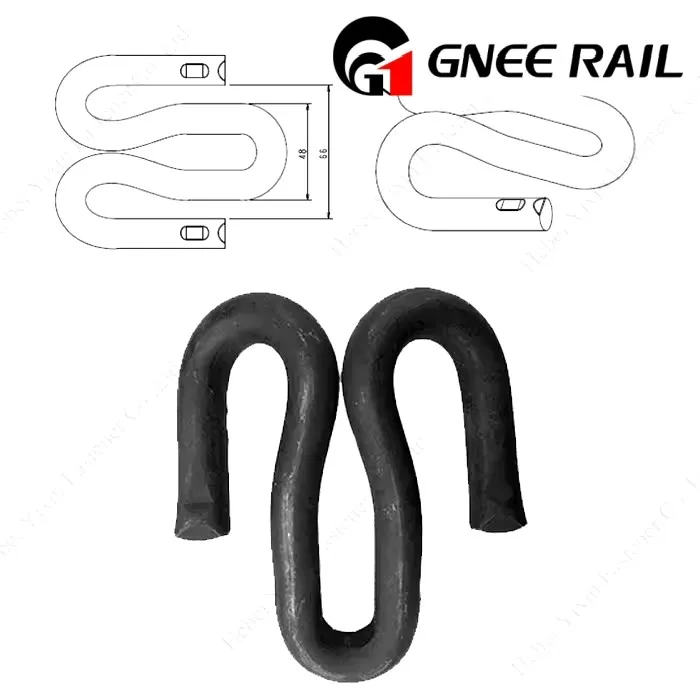

Śledź szybkie klipy 1504
System Fast Clip firmy Pandrol uosabia innowację w mocowaniu szyn. Szybki klips GNEE Rail 1504 GNEE to bezśrubowe, wysokoelastyczne rozwiązanie mocujące, zapewniające doskonałą odporność na wibracje i stabilność połączeń szyna-podkład. Idealny do wydajnej i ekonomicznej budowy torów, zmniejsza potrzeby konserwacyjne i maksymalizuje wydajność. GNEE Rail oferuje szeroką gamę szybkich zacisków, w tym Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600 i 1605. Dodatkowe oferty obejmują systemy takie jak Pandrol E Clip, SKL Clip, KPO Clamp, Nabla Clip i Deenik Clip. W pełni zgodne ze światowymi standardami, nasze produkty można dostosować do indywidualnych potrzeb. Skontaktuj się z nami już dziś!
Specyfikacja systemu Track Fast Clip
| NIE. | Przedmiot | Indeks wydajności |
| 1 | Zastosowany typ szyny | Standardowa szyna stalowa GB o wadze 60 kg |
| 2 | Skrajnia kolejowa | 1435 mm |
| 3 | Dolne nachylenie szyny | Na podkładzie kolejowym ułożona jest skarpa dolna szyny o skali 1:40 |
| 4 | Wytrzymałość wzdłużna szyn | Ogólnie rzecz biorąc, nośność wzdłużna każdego zestawu łączników szynowych i szyn jest większa niż 9 kN; |
| 5 | Elastyczność systemu mocowania szyn | Przekładka podszynowa ma sztywność statyczną od 50 do 70 kN/mm. |
| 6 | Wydajność zmęczeniowa | Po 3 milionach cykli obciążenia system zapięcia nie ulega uszkodzeniu, a zmiany nacisku klamry są mniejsze niż 20%; opór wzdłużny zmian szyny jest mniejszy niż 20%; sztywność statyczna zmian stawów jest mniejsza niż 25%. |
| 7 | Rezystancja izolacji | System elementów złącznych został przetestowany zgodnie z normą EN13146-5, a rezystancja izolacji pomiędzy dwiema szynami jest większa niż 5 kΩ. |
| 8 | Surowe warunki środowiskowe | System elementów złącznych można z powodzeniem zdemontować za pomocą ręcznego narzędzia do demontażu po 300-godzinnym teście w komorze solnej opisanym w EN13146-6. |
| 9 | Wielkość regulacji pomiędzy lewą i prawą krawędzią szyny | Regulacja lewego i prawego położenia szyny jednonitkowej: -4~+2mm; Regulacja rozstawu szyn: -8 ~ +4mm, poziom regulacji wynosi 1mm. |
| 10 | Pozycja wysokości szyny | Wartość regulacji wynosi 0mm. |
| 11 | Nacisk klamry i zakres sprężyny | Drążek sprężynowy typu FC1504: nacisk klamry wynosi 10 kN, zakres sprężyny wynosi 12 mm; Drążek sprężynowy typu FC1306: nacisk klamry wynosi 3kN. |
| 12 | Opór ciągnięcia osadzonych części | opór ciągnięcia osadzonego w podkładzie kolejowym gniazda żeliwnego jest nie mniejszy niż 60 kN. |
Śledź parametry techniczne Fast Clip 1504
| Nr artykułu | Tworzywo | Średnica | Długość klipsa | Szerokość klipsa | Waga | HRC | Ciśnienie | Próba zmęczenia |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38maks | 0.62 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| Szybki klip-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| Szybki klip-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| Szybki klip-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
Warsztat kolejowy Szybki klip 1504
