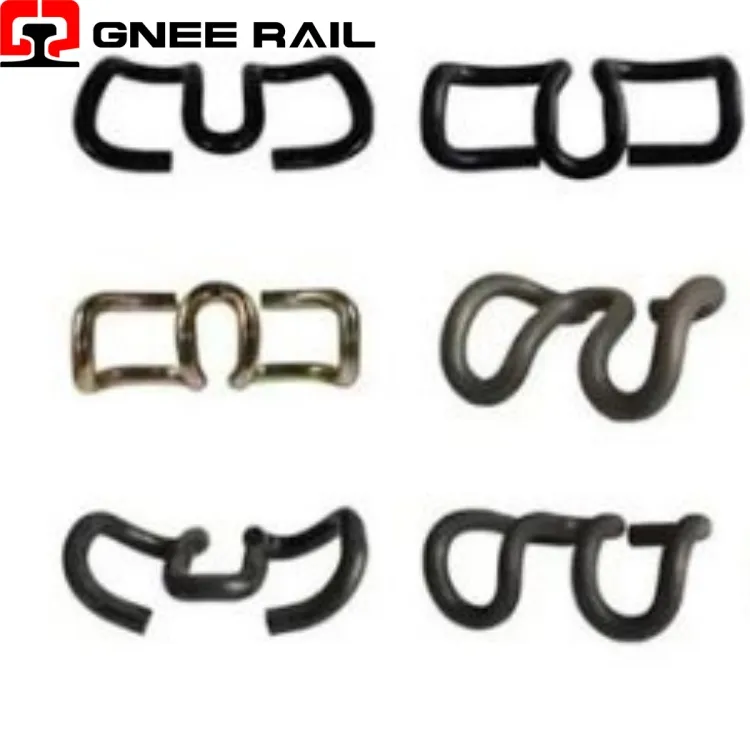

System mocowania klipsów Rail skl
Zacisk SKL to elastyczne mocowanie szynowe-o wysokim naprężeniu, z charakterystyczną podwójną-sprężyną śrubową. Wykonany z-wysokiej jakości stali sprężynowej, takiej jak 60Si2CrA lub 38Si7, mocuje szyny do podkładów betonowych poprzez kontrolowane ugięcie sprężyny. W systemie zastosowano ustawione pod kątem płytki prowadzące i śrubowe kolce, aby zapewnić stałą siłę mocowania. Mocowania SKL są szeroko stosowane w-kolejach dużych prędkości i{11}}ciężkim transporcie na całym świecie
Dane techniczne:
| Parametr | Opis | Typowa wartość/zakres |
|---|---|---|
| Typy klipów | Warianty SKL | SKL-1, SKL-3, SKL-12, SKL-14 |
| Średnica drutu | Rozmiar pręta ze stali sprężynowej | 13mm |
| Klasa materiału | Stop stali sprężynowej | 60Si2CrA / 60Si2MnA / 38Si7 |
| Zakres twardości | Skala Rockwella C | 42-47 HRC |
| Obciążenie palca | Siła mocowania na klips | 10-14 kN |
| Życie zmęczenia | Cykle przed awarią | Większe lub równe 5 milionów cykli |
| Waga na klip | Pojedyncza jednostka | 0,48-0,53 kg/szt |
| Obowiązujące szyny | Kompatybilność profili szynowych | UIC54, UIC60, 115RE, 136RE |
Perspektywa instalacji i konserwacji:
- Zapewnia obciążenie palców 10-14 kN na zacisk, co zapewnia bezpieczeństwo kolei
- Osiąga 5 milionów cykli zmęczeniowych bez pęknięć przy standardowym obciążeniu
- Konstrukcja-samonapinająca pochłania wibracje i dynamiczne uderzenia kół
- Utrzymuje siłę mocowania nawet po milionach cykli obciążenia
- Centralna pętla pełni funkcję zintegrowanego mechanizmu zabezpieczającego zapobiegającego nadmiernemu rozciągnięciu
Perspektywa konserwacji i eksploatacji
- Fabryczny-montaż wstępny na podkładach umożliwia szybkie, zautomatyzowane układanie torów
- Mocowanie niewypadające zmniejsza ryzyko przenoszenia luźnych elementów i ryzyko utraty
- Możliwość regulacji rozstawu poprzez wymianę płytek prowadzących bez zmiany podkładów
- Wszystkie elementy, w tym kołki betonowe, można wymieniać indywidualnie
- Zaciski po prostu poluzowano i na miejscu przeniesiono z pozycji zaparkowanej do pozycji roboczej
