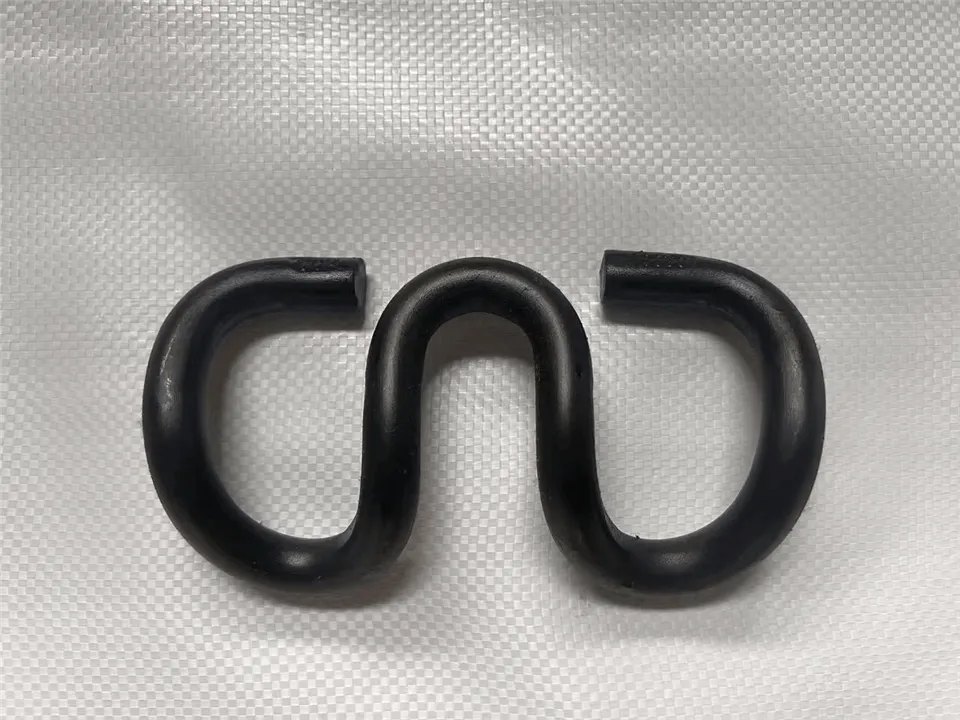

Klipy kolejowe SKL
|
Model |
Tworzywo |
Obróbka powierzchniowa |
Obowiązujący scenariusz i kolej |
Regulacja miernika |
Opór wzdłużny |
Pasujące elementy złączne |
Standardy zgodności |
|
SKL 12 |
50CrVA |
Cynkowanie-elektryczne (większe lub równe 25 μm) |
Tramwaj miejski (szyna 30 kg/m, niska-prędkość) |
± 4 mm |
Mniejsze lub równe 8kN/m |
Śruba M8 + podkładka płaska |
EN 13481-4, CJ/T 527 |
|
SKL 14 |
60Si2MnA |
Cynkowanie ogniowe-(większe lub równe 85 μm) |
Transport regionalny (szyna 43–50 kg/m) |
-8-+4mm |
12–18 kN/m |
Śruba M10 + podkładka zabezpieczająca |
EN 13481-3, GB/T 13489 |
|
SKL 15-HD |
55SiMnVB |
Dacromet (większy lub równy 8μm) + cynkowanie |
Górnictwo ciężkie-odciągowe (szyna 60–75 kg/m) |
-10-+6mm |
Większe lub równe 20kN/m |
Śruba M12 + podkładka sprężysta |
AREMA 10, GB/T 13489 |
|
SKL 20-HS |
60Si2CrVA |
Dacromet + uszczelniacz (większy lub równy 10μm) |
Kolej- dużych prędkości (prędkość większa lub równa 250 km/h, kolej 60 kg/m) |
-6-+4mm |
15–22 kN/m |
Śruba M14 + nakrętka zabezpieczająca |
TB/T 3562, EN 13481-2 |
Praktyczna lista kontroli jakości klipsów kolejowych SKL
|
Przedmiot kontroli |
Metoda testowa |
Kryterium zaliczone/niezaliczone |
Plan pobierania próbek |
Narzędzie/odniesienie |
|
Autentyczność materiału |
Ręczny PMI (C/Si/Mn) |
C: 0,56–0,64% (60Si2MnA); Si: 1,50–2,00% |
3 szt./partia |
Przenośny analizator PMI |
|
Twardość i wytrzymałość |
Tester Rockwella + test udarności |
Twardość: ±2 HRC zakresu; Energia uderzenia Większa lub równa 80J/cm² |
5 sztuk/partia |
Tester Rockwella, tester udarności |
|
Dokładność wymiarowa |
Suwmiarka cyfrowa + blok pomiarowy |
Średnica: ±0,2 mm; Grubość końcówki: ±0,3mm |
10 sztuk/partia |
Suwmiarka cyfrowa 0,01 mm |
|
Wady powierzchni |
Wizualna + 10× lupa |
Brak pęknięć/zadziorów; Złuszczanie powłoki Mniejsze lub równe 2 mm²; Rdza Mniejsza lub równa klasie A |
100% kontrola |
Lupa 10×, GB/T 15519 |
|
Stabilność siły mocowania |
Tester siły dynamicznej |
Nie Większa lub równa 10% straty po 1000 cyklach |
2 szt./partia |
Dynamiczny tester siły mocowania |
|
Integralność opakowania |
Symulacja wibracji |
Brak uszkodzeń powłoki po wibracjach o częstotliwości 1500 Hz |
3 opakowania/partia |
Stanowisko do testów wibracyjnych |
gnee-profesjonalny dostawca
