↵System mocowania szyny Fishplate

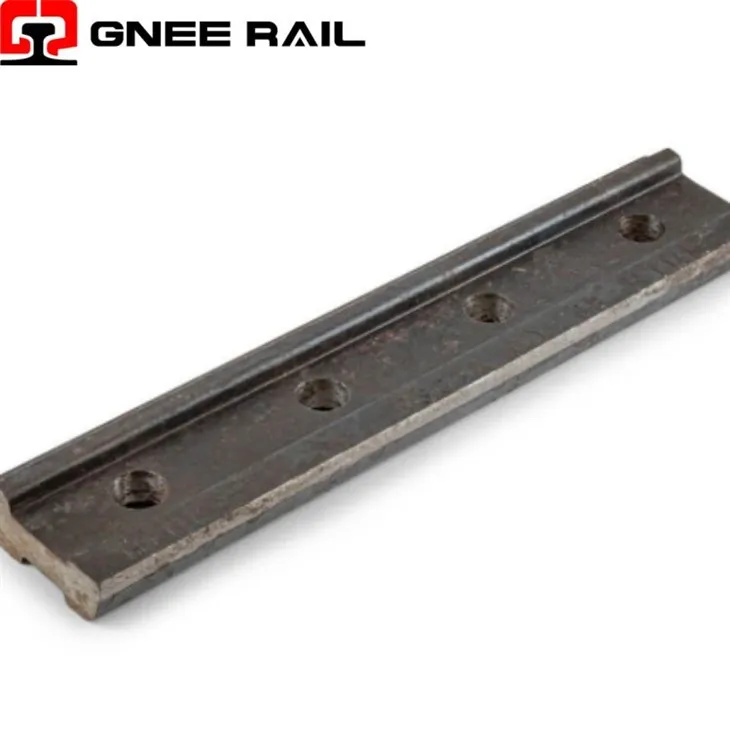

Nakładka kolejowa (znana również jako pręt łączący lub pręt łączący) to krytyczny element konstrukcyjny używany do łączenia ze sobą dwóch końców szyn na złączu szyn. Wykonany ze stali średnio- lub wysokowęglowej-, składa się z pary symetrycznych metalowych płytek, które są przykręcone do środnika (boku) każdej szyny, tworząc mechaniczne połączenie, które przenosi obciążenia pomiędzy sąsiadującymi sekcjami szyny.
Dane techniczne:
| Aspekt | Standardowy talerz rybny | Kompromisowy talerz rybny | Joggled Fishplate |
|---|---|---|---|
| Funkcja podstawowa | Łączenie identycznych odcinków szyn | Łączenie różnych profili/sekcji szyn | Uwzględnianie różnic wysokości szyn |
| Skład materiału | Stal średnio-węglowa z powłoką ochronną | Specjalnie profilowana stal średnio-węglowa | Kuta stal z offsetowym wzorem |
| Właściwości elektryczne | Przewodzący | Przewodzący | Przewodzący |
| Typowe zastosowania | Ogólne połączenia szynowe, naprawy tymczasowe | Strefy przejściowe pomiędzy różnymi typami szyn | Przejścia wysokości szyn na przejazdach kolejowych |
| Koncentracja na konserwacji | Dokręcenie śrub, wykrywanie pęknięć, monitorowanie zużycia | Monitorowanie współosiowości, obserwacja wzorca zużycia | Monitorowanie różnicy wysokości, zabezpieczenie rygla |
| Złożoność instalacji | Umiarkowany | Wysoka (wymaga precyzyjnego ustawienia) | Umiarkowany |
| Kompatybilność z Common Rail | Tylko dopasowane sekcje szyn | Dwa różne odcinki torów | Szyny z różnicą wysokości |
Perspektywa funkcjonalna i inżynieryjna
Most do przenoszenia obciążeń konstrukcyjnych: Podstawowym zadaniem jest stworzenie mechanicznego mostu, który przenosi siły pionowe, poprzeczne i wzdłużne pomiędzy dwoma końcami szyn, zachowując ciągłość konstrukcyjną tam, gdzie pełne spawanie nie jest możliwe lub praktyczne.
Zachowanie wyrównania geometrycznego: Mocno przylegając do obu środników szyn, nakładki stykowe zapewniają precyzyjne ustawienie główek szyn, utrzymując odpowiednią szerokość toru,-poziom poprzeczny i geometrię linii na styku złącza.
Zarządzanie rozszerzalnością cieplną: W przypadku tradycyjnego toru łączonego lub w określonych miejscach nakładki umożliwiają kontrolowany ruch wzdłużny pomiędzy końcami szyn, aby skompensować siły rozszerzalności cieplnej i kurczenia się.
Perspektywa konserwacji i eksploatacji
- Węzeł systemu sygnalizacji:Działa jako węzeł krytyczny w sygnalizacji obwodu torowego; izolowane nakładki stykowe zapewniają niezbędną przerwę elektryczną w celu określenia sekcji bloków, co czyni je niezbędnymi w infrastrukturze sygnalizacji bezpieczeństwa.
- Modułowość i możliwość modernizacji:Ułatwia budowę modułowych torów, wymianę sekcji i naprawy w terenie bez konieczności stosowania mobilnych zakładów spawalniczych, oferując elastyczność logistyczną w zakresie konserwacji i modernizacji sieci.
- Sygnatura akustyczna i wibracyjna:Tworzy wyraźną, przewidywalną akustyczną sygnaturę „klik-klak” i wzór wibracji, co choć jest wadą w zakresie hałasu, zapewnia dźwiękowe potwierdzenie przejazdu koła w przypadku niektórych systemów monitorowania.
Dostawca Gnee Profesjonalny
