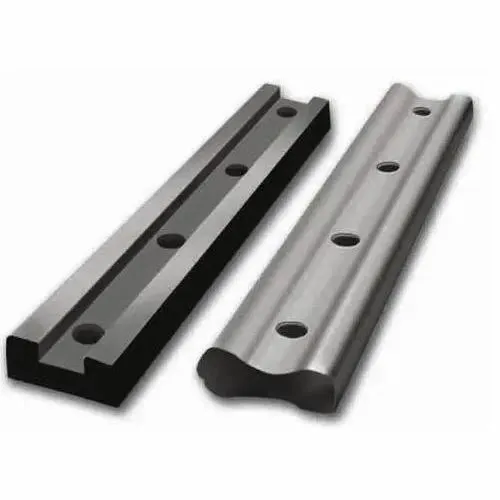

Płyta rybna kolejowa
| Kategoria | Parametr | Opis / specyfikacja | Notatki / cel |
|---|---|---|---|
| Informacje ogólne | Nazwa produktu | Płyta rybna / staw | Standardowy termin dla splicowania stawu szynowego. |
| Funkcja pierwotna | Aby połączyć dwa końce szyn razem ze stawem, utrzymując siły wyrównania i nadawania. | Krytyczny element bezpieczeństwa dla toru połączonego. | |
| Aplikacja | Tory kolejowe (np. Linie wtórne, jardy) i przerwy kolejowe. | W dużej mierze zastąpiony przez CWR w głównych liniach, ale wciąż niezbędny do połączeń ekspansji, izolowanych stawów i napraw. | |
| Projektowanie i typy | Styl | Podwójne ramię (najczęstsze) lub jedno ramię. | Podwójne ramię zapewnia lepszą przyczepność i stabilność. |
| Typ | Standard / kompromis (do łączenia różnych sekcji szyn) / izolowany (z nylonową lub wkładką kompozytową). | Typy izolowane łamie obwód elektryczny do sygnalizacji. | |
| Wymiary fizyczne | Długość | Różni się w zależności od wielkości szyny (np. 600 mm, 800 mm dla szyny 60 kg). | Obejmuje wystarczającą długość sieci kolejowej, aby rozpowszechniać obciążenie. |
| Ilość dziury | Zazwyczaj 4 lub 6 otworów (2 lub 3 na stronę). | Dopasuje liczbę użytych śrub. | |
| Średnica otworu | Nieco większa niż średnica śruby rybnej (np. 36 mm dla śruby 30 mm). | Pozwala na niewielką regulację podczas instalacji. | |
| Wysokość i szerokość sekcji | Precyzyjnie obrabiane w celu dopasowania profilu szyny (grubość sieci). | Zapewnia dopasowanie do sieci kolejowej. |
Kluczowa terminologia i notatki:
Zamiar:Zadaniem płyty rybnej jest trzymanie dwóch końców szyn w doskonałejwyrównanie pionowe i poziomeoraz pomóc w transmisji momentów zginania i sił przez staw. Jednak staw pozostaje najsłabszym punktem na torze.
Nazwa „ryby”:Nazwa pochodzi od kształtu wczesnych, prostszych wersji, które, jak sądzono, przypominają zarys ryby.
Słabość połączonego toru:Pomimo płyt rybnych stawy powodują wpływ i hałas, gdy kółki przechodzą, co prowadzi do wyższych kosztów utrzymania samej struktury torów. DlategoCiągła szyna spawana (CWR)jest preferowany dla wysokiej prędkości - i głównych linii.
