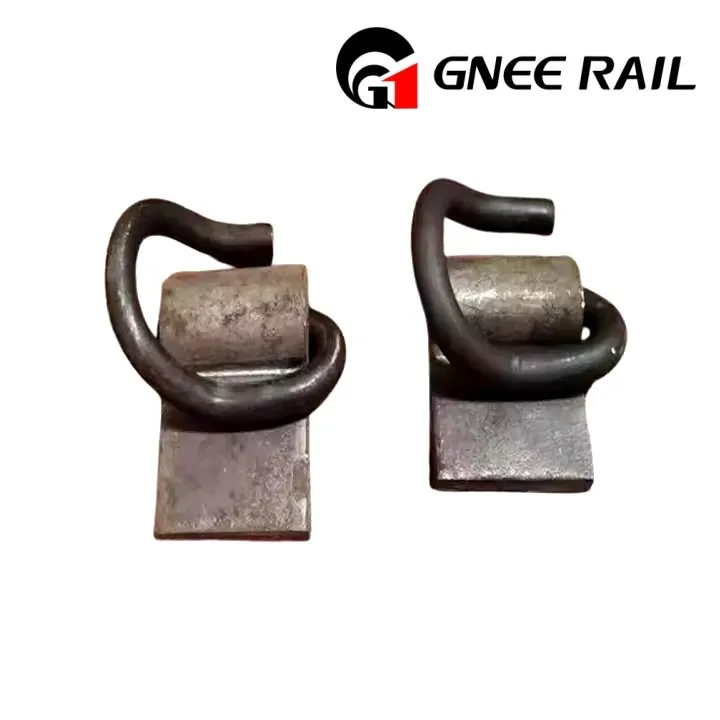

Zaciski szynowe E20
Zaciski szynowe są kluczowymi elementami mocowania szyn do podkładu lub podkładki, zapewniającymi stabilność toru i bezpieczeństwo ruchu pociągu. Części te, zwane również zaciskami kolejowymi, elastycznymi zaciskami szynowymi, zaciskami torów i zaciskami podkładów kolejowych, są niezbędne do utrzymania prawidłowej szerokości toru. Zaciski szynowe E20 są częścią serii zacisków szynowych firmy Pandrol i należą do asortymentu typu E. Jako zaufany i profesjonalny dostawca, GNEE Rail specjalizuje się w produkcji różnych zacisków szynowych, w tym modeli takich jak E1809, E2052, E1804, E2055, E2005, E2006, SKL1, SKL12, SKL3, SKL14, PR309, PR401, PR415, PR85, PR601, Fast 16, Szybki 1501, Fast1502, Fast 1508 i Fast 1600. Wszystkie nasze produkty spełniają międzynarodowe standardy i można je dostosować do własnych potrzeb. Skontaktuj się z nami, aby uzyskać więcej informacji.
Specyfikacja zacisków szynowych E20
| Nr artykułu | Tworzywo | Średnica | Długość klipsa | Szerokość klipsa | Waga | HRC | Ciśnienie | Próba zmęczenia |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38maks | 0.62 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | |
| Szybki klip-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| Szybki klip-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy | ||
| Szybki klip-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Większy lub równy 9,5 KN | 5000000 razy bez przerwy |
Specyfikacja materiałowa zacisków szynowych E20
| Szereg | Typ | Twardość | Tworzywo | Zmęczone życie | Powierzchnia |
| Zacisk szyny E | E1,E2,E3 | 44-48HRC | 60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: mniejszy lub równy 0.35, P: mniejszy lub równy 0,03, S: mniejszy lub równy 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 0,80,Cr:0.70-1.00 P: mniejsze lub równe 0,03, S: mniejsze lub równe 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: mniejszy lub równy 0,35 P: mniejszy lub równy 0,03, S: mniejszy lub równy 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 0,80, P: mniejsze lub równe 0,03, S: mniejsze lub równe 0,03 |
Dla Dia.18 wynosi 3 miliony cykli bez zerwania. Dla Dia.20 wynosi 5 milionów cykli bez zerwania. |
Zwykły (olejowany), czarny oksydowany, malowanie kolorowe lub na życzenie klienta. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| Klip Vossloh& Kuty zacisk szynowy |
SKL1 | 42-47HRC | |||
| Klips szynowy PR | PR309 | 44-48HRC | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| Możemy również wyprodukować niestandardowe zaciski szynowe według Twoich rysunków lub próbek! | |||||
