System mocowania zatrzaskowego szyny E

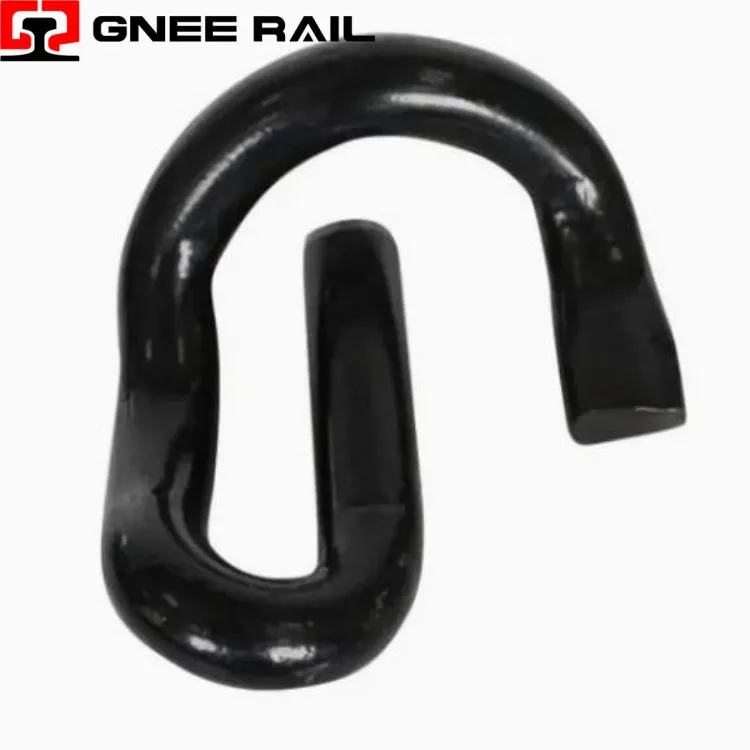

Zacisk kolejowy E-to elastyczny element mocujący ze stali sprężynowej w kształcie litery „E”, który mocuje szyny do podkładów betonowych lub drewnianych w systemach torów kolejowych. Ten samonapinający zacisk, wykonany-z wysokiej jakości stopów stali sprężynowej, takich jak 60Si2MnA, zapewnia ciągłą siłę zacisku dzięki charakterystycznej geometrycznej konstrukcji. Zacisk E- działa bez gwintów, opierając się na elastycznym odkształceniu w celu utrzymania stałego obciążenia palców, a jednocześnie kompensuje rozszerzalność cieplną, wibracje dynamiczne i obciążenia kół.
Dane techniczne:
| Parametr | Specyfikacja | Typowa wartość/zakres |
|---|---|---|
| Klasa materiału | Stop stali sprężynowej | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Zakres twardości | HRC | 42-48 |
| Obciążenie palców (średnica 16 mm) | kgf | 500-700 |
| Obciążenie palców (średnica 18 mm) | kgf | 750-900 |
| Obciążenie palców (średnica 20 mm) | kgf | 1100-1400 |
| Życie zmęczenia | Cykle | 5 milionów bez złamania |
| Maksymalna siła sprężyny | kN/zacisk | 14 |
| Obowiązujące typy szyn | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Perspektywa instalacji i konserwacji:
- Do prawidłowego zakładania i wyjmowania wymagane są specjalistyczne narzędzia napinające
- Nie ma potrzeby regulacji momentu obrotowego dzięki bezgwintowej-samonapinającej konstrukcji
- Możliwa kontrola wzrokowa bez demontażu w celu szybkiej kontroli stanu
- Zalecana głębokość wsunięcia ugięcia 10-12 mm dla optymalnej trwałości zmęczeniowej
- Szczelina między tylnym łukiem a barkiem musi mieścić się w granicach 3–9 mm
Perspektywa konserwacji i eksploatacji
- Zapewnia maksymalną siłę mocowania 14 kN na zacisk, co zapewnia bezpieczeństwo szyn
- Osiąga 5 milionów cykli zmęczeniowych bez pęknięć przy standardowym obciążeniu
- Krytyczna koncentracja naprężeń zlokalizowana jest na wewnętrznej krzywiźnie tylnego łuku
- Utrzymuje odporność na pełzanie i stabilność skrętną spawanego toru
- Zakres twardości HRC 42-48 zapewnia powrót sprężysty po ugięciu
Dostawca Gnee Profesjonalny
