System mocowania zatrzaskowego szyny E

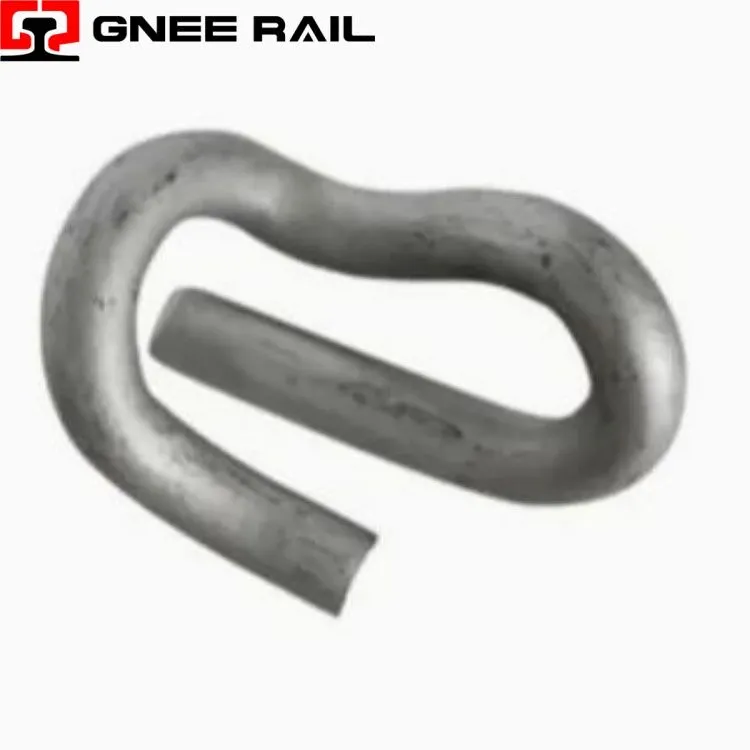

Zacisk kolejowy E-to kute, elastyczne mocowanie szyny wykonane z-wysokiej jakości stali sprężynowej. Jego unikalna geometria w kształcie litery E-zapewnia stałe obciążenie zbieżności, utrzymując szyny w podkładach pod wpływem dynamicznych sił pociągu. Bez śrub i gwintów opiera się na elastycznym ugięciu, które pochłania wibracje, przeciwdziała pełzaniu szyn i utrzymuje stabilność skrajni. Jest szeroko stosowany w transporcie ciężkim, pasażerskim i tranzytowym na całym świecie.
Dane techniczne:
| Parametr | Opis | Typowa wartość |
|---|---|---|
| Tworzywo | Stal sprężynowa zgodnie z EN 10089 lub równoważną | 60Si2Mn / 51CrV4 |
| Średnica drutu | 16 mm – 20 mm | |
| Obciążenie palca | Siła mocowania na zamontowany klips | 10 – 14 kN |
| Zmęczone życie | Cykle przed ryzykiem złamania | Większe lub równe 5 milionów |
| Rodzaje szyn aplikacyjnych | Profile UIC/BS/AREMA | UIC54, 115RE, BS113A |
| Wykończenie powierzchni | Rodzaj ochrony przed korozją | zanurzenie w oleju / ocynkowane |
| Temperatura robocza | Zasięg utworów otoczenia | -40 stopni do +60 stopni |
Perspektywa instalacji i konserwacji:
- Utrzymuje siłę mocowania nawet po milionach cykli obciążenia koła.
- Zapobiega przewróceniu się szyn i poszerzeniu rozstawu torów na ostrych zakrętach.
- Brak stopniowego luzowania, jak w przypadku systemów śrubowych – elastyczna konstrukcja-jest samoblokująca.
- Wytrzymuje nagłe obciążenia udarowe bez kruchego pękania.
- Nieprawidłowy-bezpieczny projekt: widoczna utrata klipsa wskazuje na potrzebę wymiany.
Perspektywa konserwacji i eksploatacji
- Jedno-częściowa konstrukcja eliminuje luźne małe części na miejscu.
- Montowany wyłącznie za pomocą hydraulicznego lub ręcznego narzędzia napinającego.
- Podczas aplikacji nie jest wymagany klucz dynamometryczny ani kalibracja dokręcania.
- Można je usunąć i ponownie wykorzystać, jeśli ugięcie mieści się w granicach.
- Zapobiega nieprawidłowemu montażowi dzięki prostej orientacji geometrii.
Dostawca Gnee Profesjonalny
