System mocowania śrubą szynową

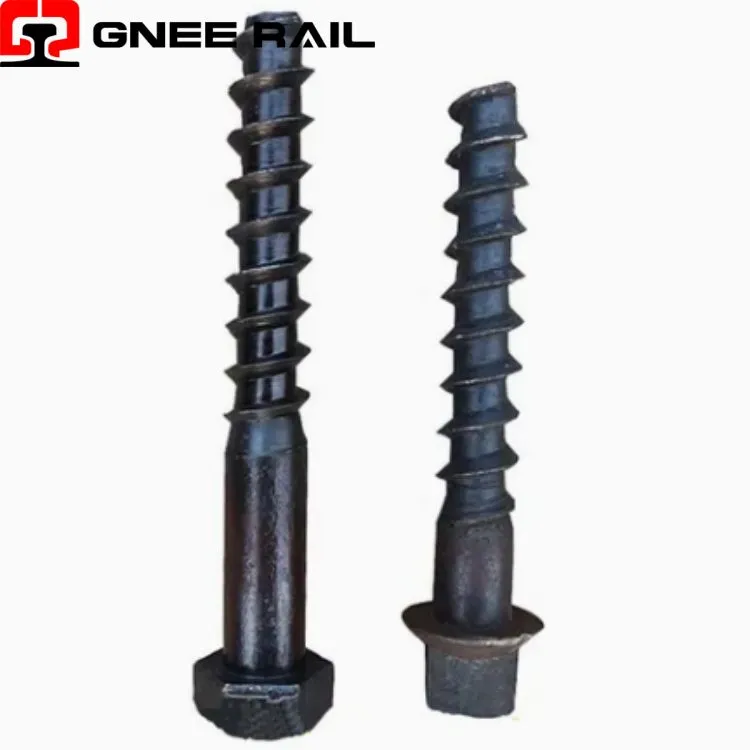

Kolce wkrętowe kolejowe to gwintowane urządzenie mocujące przeznaczone do mocowania płyt podstawy szyny lub bezpośredniego mocowania szyn do podkładów drewnianych, kompozytowych lub betonowych poprzez montaż obrotowy, a nie wbijanie udarowe. Charakteryzujący się ciągłym gwintem śrubowym, konfiguracją łba kwadratowego lub sześciokątnego oraz konstrukcją kutą lub walcowaną, łącznik ten przekształca przyłożony moment obrotowy na osiową siłę zaciskania, zapewniając stałe i mierzalne napięcie wstępne, które pozostaje stabilne pod dynamicznym obciążeniem gąsienicy.
Dane techniczne:
| Parametr | Specyfikacja | Charakterystyka wydajności |
|---|---|---|
| Proces produkcyjny | Nici walcowane lub cięte | Gwinty walcowane zapewniają doskonałą odporność na zmęczenie |
| Klasa materiału | Stal średnio-węglowa lub stopowa | Typowy zakres gatunków 1038 – 4140 |
| Zakres siły mocowania | Na łącznik | 8 – 15 kN (w zależności od zastosowania) |
| Moment montażowy | Przyłożona siła obrotowa | Typowy zakres 150 – 300 Nm |
| Opór odstawienia | Maksymalna pojemność-wyciągania | 15 – 25 kN w zdrowym drewnie |
Perspektywa instalacji i konserwacji:
- Optymalizacja kąta pochylenia linii śrubowej:Kąt skoku gwintu jest obliczany tak, aby zapewnić charakterystykę-samoblokowania tam, gdzie opór tarcia przekracza tendencję do napędu wstecznego,-zapobiegając spontanicznemu poluzowaniu pod wpływem wibracji bez konieczności stosowania dodatkowych mechanizmów blokujących.
- Asymetryczny profil gwintu:Bok nośny-ma bardziej stromy kąt niż bok tylny, co optymalizuje przenoszenie siły podczas obciążenia rozciągającego, a jednocześnie ułatwia czyste odprowadzanie wiórów podczas montażu.
- Projekt promienia korzenia:Duże promienie na nasadach gwintu eliminują punkty koncentracji naprężeń, które mogłyby inicjować pęknięcia zmęczeniowe pod cyklicznymi obciążeniami rozciągającymi występującymi w zastosowaniach torowych.
Perspektywa konserwacji i eksploatacji
- Korelacja momentu obrotowego-do-naprężenia:Ustalone zależności pomiędzy przyłożonym momentem obrotowym a rozwiniętą siłą zacisku umożliwiają precyzyjną kontrolę napięcia za pomocą skalibrowanych kluczy dynamometrycznych lub zautomatyzowanego sprzętu instalacyjnego.
- Wymagania wstępne-wiercenia:Specyfikacje średnicy otworu prowadzącego są zdefiniowane tak, aby zapewnić optymalne przemieszczanie materiału.-Niewymiarowe otwory stwarzają ryzyko rozszczepienia, natomiast duże otwory zmniejszają zdolność wyciągania.
- Optymalizacja szybkości instalacji:Grube skoki gwintu umożliwiają szybkie osadzenie przy zachowaniu wystarczającej głębokości zagłębienia gwintu dla wymaganej nośności, równoważąc produktywność instalacji z wydajnością.
Dostawca Gnee Profesjonalny
