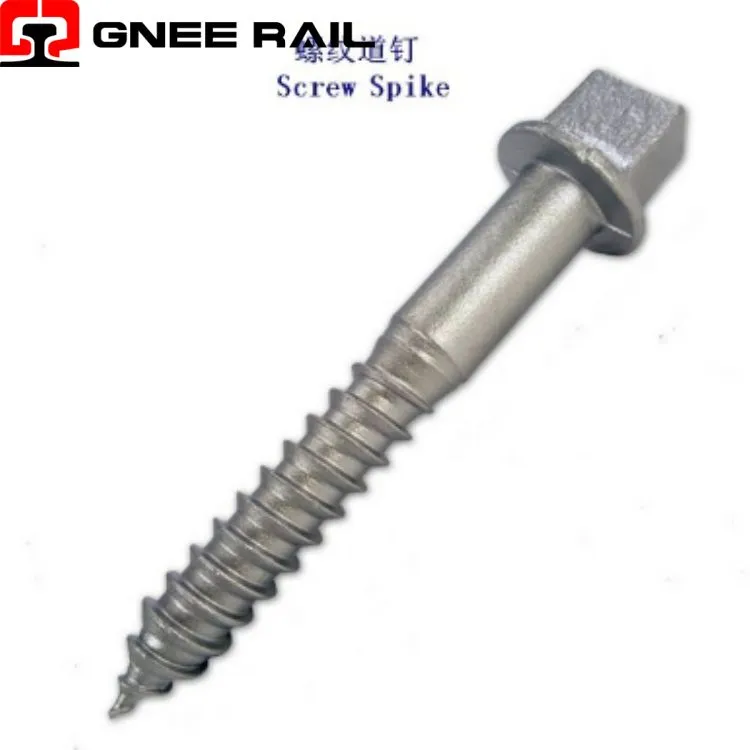

System mocowania śrubą szynową
Kolce wkrętowe to śrubowe łączniki wykonane ze-wytrzymałej stali węglowej lub stopowej, przeznaczone do mocowania szynowych płyt kotwiących lub bezpośredniego mocowania szyn do podkładów drewnianych, kompozytowych lub konstrukcyjnych poprzez wkładanie obrotowe. Wyróżniający się kwadratowym lub sześciokątnym łbem napędowym, ciągłym gwintem spiralnym rozciągającym się do stożkowego lub tępego wierzchołka oraz precyzyjnie-uformowanym profilem gwintu, ten łącznik przekształca wejście skrętne w mierzalne osiowe napięcie wstępne, które utrzymuje stałą siłę zaciskania przez cały okres użytkowania.
Dane techniczne:
| Atrybut | Szczegóły techniczne | Wskaźnik wydajności |
|---|---|---|
| Metoda tworzenia gwintu | Walcowane (-formowane na zimno) lub cięte | Gwinty walcowane: doskonała trwałość zmęczeniowa |
| Konfiguracja głowy | Napęd kwadratowy, sześciokątny lub okrągły | Typowo 5/8" – 1" pod klucz |
| Średnica nominalna | Średnica trzpienia | 5/8" – 1" (16mm – 25mm) |
| Najwyższa wytrzymałość na rozciąganie | Możliwości materiałowe | 120 – 150 ksi (830 – 1035 MPa) |
| Ochrona przed korozją | Powlekanie lub platerowanie | Cynkowane-ogniowo, cynkowane mechanicznie lub Xylan |
Perspektywa instalacji i konserwacji:
- Współdzielenie obciążenia na wielu-skrzydłach:Ciągłe połączenie gwintu rozkłada przyłożone naprężenie na 8–12 pojedynczych boków gwintu, zmniejszając koncentrację naprężeń w dowolnym pojedynczym punkcie i umożliwiając wyższą całkowitą siłę zaciskania niż w przypadku łączników napędzanych o równoważnej średnicy.
- Optymalizacja płaszczyzny ścinania:Trzon łącznika jest umieszczony na osi neutralnej odcinka podkładu pod obciążeniem pionowym szyny, minimalizując łączne oddziaływanie rozciągania-ścinania, które przyspieszałoby zmęczenie w innych konfiguracjach mocowania.
- Redukcja momentu zginającego:Gwintowane połączenie na całej-długości zapobiega zginaniu się wspornika, które wpływa na napędzane kolce pod wpływem bocznego ruchu szyny, ograniczając obciążenie łącznika głównie do naprężenia osiowego.
Perspektywa konserwacji i eksploatacji
- Protokół kontroli momentu obrotowego-:Losowe pobieranie próbek podczas instalacji wykorzystuje skalibrowane klucze dynamometryczne w celu sprawdzenia, czy zastosowany moment obrotowy mieści się w określonych granicach, zapewniając statystyczną pewność prawidłowego napięcia w całej zainstalowanej populacji.
- Korelacja-zakrętu-:W przypadku zastosowań krytycznych obrót kątowy od pierwszego styku do położenia końcowego zapewnia niezależną weryfikację, czy osiągnięto odpowiednie napięcie wstępne, uzupełniając pomiar momentu obrotowego.
- Ultradźwiękowy pomiar długości:Zaawansowane programy kontroli jakości wykorzystują tensometry ultradźwiękowe do bezpośredniego pomiaru wydłużenia łącznika podczas montażu, ustalając rzeczywistą siłę zacisku niezależną od zmiennych tarcia-momentu obrotowego.
Dostawca Gnee Profesjonalny
