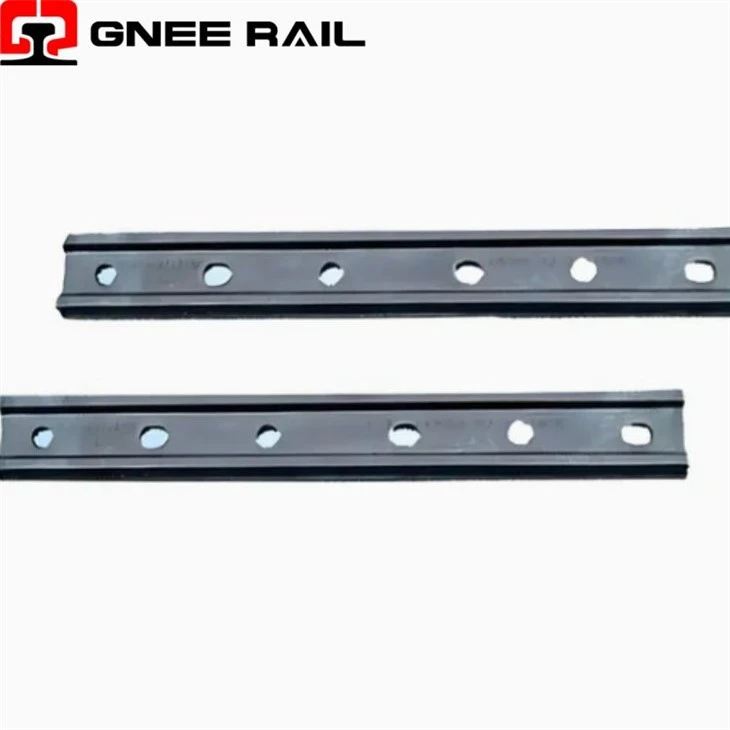

↵System mocowania szyny Fishplate
Nakładka kolejowa (lub pręt łączący/pręt łączący szynę) to metalowa płyta łącząca używana do łączenia dwóch stykających się końców szyn ze sobą na złączu szynowym. Jest przykręcony do środnika obu szyn, obejmując szczelinę złącza, aby zachować wyrównanie, przenosić siły zginające i ścinające oraz zapewniać ciągłość elektryczną. Chociaż w głównych liniach kolejowych są one w dużej mierze zastępowane przez ciągłe szyny spawane (CWR), nakładki stykowe nadal mają kluczowe znaczenie w przypadku połączeń izolowanych, złącz dylatacyjnych, przystanków buforowych i systemów transportu kolejowego.
Dane techniczne:
| Perspektywiczny | Podstawowa rola | Krytyczna funkcja projektowa | Dominujący tryb awarii | Kluczowa działalność konserwacyjna |
|---|---|---|---|---|
| Mechaniczne i konstrukcyjne | Przenoszenie obciążenia przez złącze | Blokada klucza ścinanego i zaciskanie śrubowe | Pękanie zmęczeniowe w otworach na śruby | Ultradźwiękowe wykrywanie pęknięć |
| Funkcjonalne i operacyjne | Wyrównanie i przewodność/izolacja | Projekt szczeliny łączenia i właściwości elektrycznych | Tłumienie i zużycie końca szyny | Regularna kontrola uszczelnienia i wyrównania połączeń |
| Konserwacja i cykl życia | Zarządzalny słaby punkt ścieżki | Zaprojektowane z myślą o możliwości kontroli i wymiany | Poluzowanie śrub i zużycie podzespołów | Zaplanowane-dokręcanie i odnawianie komponentów |
Perspektywa funkcjonalna i inżynieryjna
Element przenoszący siłę:Działa przede wszystkim jako belka podczas zginania, przenosząc obciążenia pionowe i boczne na złącze szyny, minimalizując jednocześnie różnicę ugięcia pomiędzy końcami szyny.
Konstrukcja klucza ścinanego:Wewnętrzna powierzchnia czołowa zawiera obrobione maszynowo występy („zęby” lub rowki), które łączą się z odpowiednimi rowkami w środniku szyny, zapewniając odporność na ścinanie i zapobiegając poślizgowi wzdłużnemu.
Mechanika mocowania śrub:Śruby mocujące o dużej-wytrzymałości-zaciskowej wywierają nacisk pomiędzy nakładkę stykową a środnik szyny, tworząc siłę tarcia, która przenosi znaczne obciążenie wzdłuż wpustów ścinanych.
Perspektywa konserwacji i eksploatacji
- Zachowanie wyrównania:Podstawową rolą operacyjną jest utrzymywanie dwóch końców szyn w precyzyjnym ułożeniu w pionie i poziomie, zapobiegając powstawaniu „zanurzonych” lub niewspółosiowych połączeń, które powodują silną interakcję koła-szyny.
- Ciągłość elektryczna/izolacja:W standardowych złączach nakładki zapewniają przewodność elektryczną obwodów torowych. WIzolowane złącza, kompozytowe lub specjalnie zaprojektowane płytki stykowe z-materiałów nieprzewodzących blokują przepływ prądu w celu rozgraniczenia bloku sygnału.
- Zapewnienie kontrolowanej rozbudowy:W złączach dylatacyjnych (np. na mostach) specjalnie zaprojektowane nakładki pozwalają na zadany ruch wzdłużny szyn przy zachowaniu współosiowości i przenoszeniu obciążenia.
Dostawca Gnee Profesjonalny
